教學實訓設備Teaching Equipment

TRM-XN2風光互補發電測量控制實訓系統

風光互補發電測量控制實訓系統應用范圍:主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。

風光互補發電測量控制實訓系統應用范圍:主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。

一、主要技術參數

名稱

參數

說明

風力發電機

起動風速（m/s）

2.5

額定風速（m/s）

10

額定功率（W）

400

葉片數量

3

葉輪材質

增強尼龍

風葉直徑

1.8

超速保護

葉片失速及電磁制動

過載保護

電磁制動或加載卸荷

太陽能電池

開路電壓DC（V）

17.5

控制器

工作電壓DC（V）

12-24

逆變器

工作電壓AC（V）

110-220

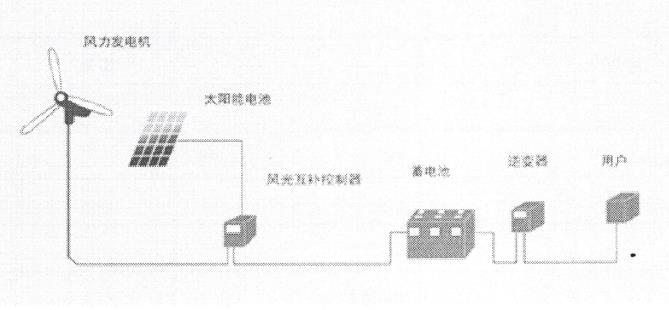

二、系統配置：

2、配置列表

風力發電機

太陽能電池板

蓄電池

塔架或塔桿

型號

額定功率（W）

數量（塊）

總功率（W）

材質

規格

數量

高度

厚度

材質

工藝



50

2

100

單晶硅

150AH

12V

2

6-12

3-5

QT
（錳鋼）

鍍鋅噴塑

3、特別說明

控制器:控制開關可以將使風機處于停機狀態，開機前請確定線纜可靠連接。

蓄電池:蓄電池組可根據用戶需要搭配，開機前請確保蓄電池組的負極良好接地。

電纜:不適用的電纜會增加電能損耗，建議用戶配用電纜規格如下:

機組至蓄電池的距離

<50

50-100

100-500

IE-400電纜規格（mm2）

4

6

10

三、配件明細：

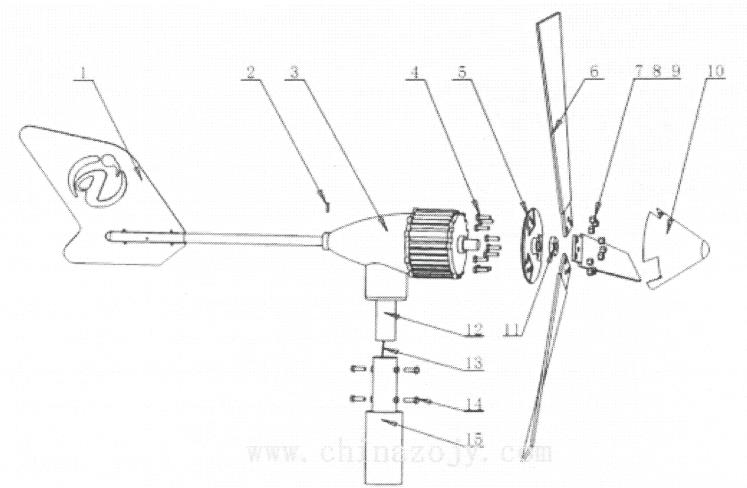

1、系統組裝示意圖

2、配置明細單：

序號

配件名稱

數量



序號

配件名稱

數量

1

風向舵

1

12

內六角螺絲

3

2

盤頭螺絲

1

13

彈簧墊片

3

3

止退螺母

1

14

分流罩

1

4

盤頭螺絲

1

15

螺栓

1

5

止退螺母

1

16

蓋形螺母

1

6

主機

1

17

塔架

1

7

風葉

3

18

六角螺絲

4

8

風葉壓塊

3

19

螺母

4

9

內六角螺絲

9

20

彈簧墊片

4

10

彈簧墊片

9

21

墊片

4

11

內六角螺絲

3

22

控制器

1

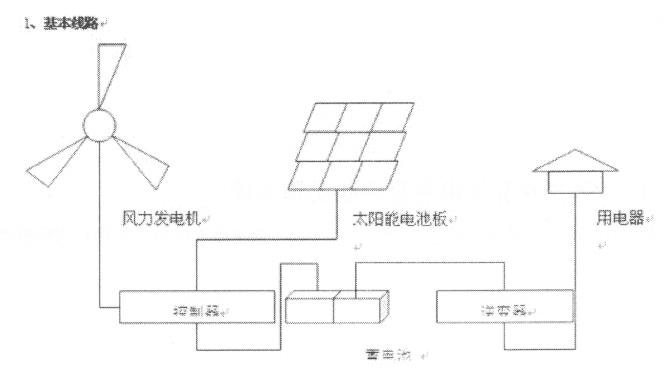

 四、線路連接：

（一）操作規程

    風光互補發電機系統和光伏電池板各部件安裝完畢，外電路施工完工后，應按下列順序安全可靠地進行系統部件的連接和操作。

1、打開包裝確保設備沒有因運輸而損壞。

2、用長度不要超過1米的6平方毫米以上銅芯電纜，將蓄電池與設備后面板的“蓄電池（BATTERY）”端子相連接。但仍嚴禁蓄電池反接!

3、將風力發電機組輸出線與設備后面板的“風機輸入(WIND INPUT )”端子相連接。

4、將太陽電池板與設備后面板的“太陽能輸入(SOLAR INPUT)”端子相連接。

5、將負載與“直流輸出(DC OUTPUT) "端子連接。光控輸出型負載，應連接端子“+”和“-1"。時控輸出型負載，應連接端子“+”和“-2”。

6、如有市電切換功能，則將市電輸入與設備上“AC INPUT”連接。

7、將前面板“開關”撥到“運行（RUN）”位置，使風力發電機正常運行。機箱上的“剎車（BRAKE）”是用來提供人為的手動風機剎車功能，當“開關”處于“剎車（BRAKE）”位置時，風機處于制動狀態。

8、" LIGHT ADJUST"調節路燈開始輸出的光線照度。出廠時已設定好，可不重新調節。

9、"TIMER”可根據數字調節時控，分別對應1, 2, 4, 8小時。撥向下為設定。

(二)狀態顯示

1、"NIGHT”指示燈亮:表示有直流輸出。

2、"UNDER VOLTAGE”指示燈亮:表示蓄電池電壓偏低，處于虧電狀態。

3、"CHARGE"指示燈亮:表示風機處于充電狀態。

五、技術參數:

風力發電機最大輸入功率（W）

500

太陽能最大功率（Wp）

200

蓄電池額定電壓（V）

24

浮充電壓(V)

29

過放保護電壓(V)

22

過放恢復電壓(V)

24

最大光控直流輸出功率(W)

120W

最大時控直流輸出功率(W)

120W

保護類型

反接保護，太陽能防反充保護，自動卸載，過充保護，過放保護

六、施工指南:Construction guide

1、施工規劃

◆請選擇風力通暢的地方安裝本系統。

◆為避免功率損耗，請盡量縮短風機與蓄電池組之間的距離

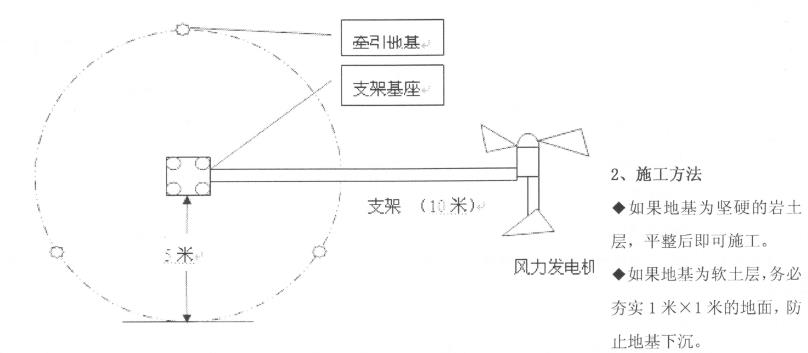

施工規劃圖如下所示：

◆如果地基為松軟的沙層，需挖1米x1米x1米的坑，底層鋪上60厘米后的粘土層并夯實，而后鋪上40厘米厚的混凝土。

七、日常維護:

本系統可靠性極高，無需定期維護保養。只須適時檢修，以保持系統正常運轉。

◆檢查支架的牽引繩索是臺松動并及時予以張緊。

◆檢查輸電線路可節點是否牢固，是否出現腐蝕現象。

◆定期維護蓄電池。

◆如遇惡劣天氣，可放倒支架，避免意外發生。

八、故障排除:

本發電系統設計要求極高，在正常的安裝和使用中通常不會發生故障。如遇特殊情況請參考下表:

故障

產生原因

排除方法

風機震動



鋼絲拉繩松動

葉片固定螺栓松動

受外力風輪葉片缺損

葉片附著物造成不平衡

調正張緊鋼絲拉繩

擰緊松動部分

更換葉片

清除附著物

異常雜音



緊固部分有松動

發電機軸承損壞

風輪與其他部位摩擦

放倒風機支架，檢查各部件

更換軸承

檢查排除

風輪轉速明顯降低

發電機定轉子摩擦

定子繞組短路或輸出短路

控制器開關在停機位置

更換軸承

將短路位置絕緣

控制器開關置開機位置

發電機輸出電壓低

電機轉速低

定子繞組三項中有短路

控制器短路

低電壓輸電線過長或過細

查明原因，恢復正產轉速

將短路位置絕緣

更換控制器

縮短線路，加粗線徑

發電機交流線路無輸出

電機斷路或保險絲熔斷

輸出線斷路

更換保險絲

查明原因，接通斷路

電機交流輸出正常

但無直流輸出

直流保險絲熔斷

輸出線斷路

控制器中整流器損壞

更換保險絲

查明原因，接通斷路



蓄電池輸出容量不足

發電機輸出電壓過低

蓄電池接線柱導電不良

蓄電池失效

按上述各項檢查排除

維護蓄電池



 九、產品保修:

1、發電機體、葉片、逆變器、控制器保修1年。

2、三包有效期自購買之日起計算。

3、屬下列情況之一的，不實行三包:

1)未按照安裝說明書進行安全安裝造成的設備損壞。

2)因不可抗拒的自然災害造成的設備損壞。

3)一切倒機事故造成的設備損壞。

4)客戶私自對設備改型、改裝。
